JBSQ-01墒情监测仪(导管式）

点击查看详细说明书：JBSQ-01墒情监测仪(导管式）

JBSQ-01型土壤墒情自动检测仪器说明书

（本公司保留改进和修改本产品及使用说明书的权利，若涉及版本升级，恕不另行通知）

一、概述

JBSQ-01型土壤墒情传感器是依据GB/T28418-2012《土壤水分（墒情）监测仪器基本技术条件》的要求自行开发与研制的适用于农田灌溉、抗旱减灾、水资源利用等行业实现对土壤含水量及土壤温度的检测。通过与数据传输设备联接可以实现检测数据的远传与监控。

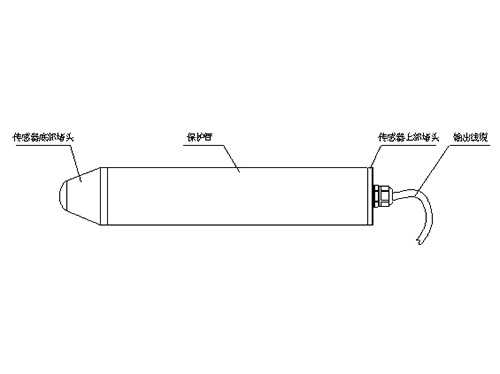

本传感器是通过测量土壤层介电常数来实现检测土壤水分含量的，采用管状外型，分层检测的方法以实现对不同深度土层的含水量的检测。由于检测电路是全密封在保护管内、与被测土壤无接触，加之电路采用高性能的嵌入式单片机使整个传感器工作性能稳定、可靠、免维护。（见传感器外型示意图）

二、技术参数

1、土壤水分

   测量范围：0～60% 体积含水率

   测量误差：体积含水率在5%～10%时相对误差≯±5%；在15%～25%时相对误差≯±2.5%；在35%～45%时相对误差≯±5%。

土壤温度

   测量范围：-20～＋70℃

   测量误差：±0.5℃

2、重复性：≯2%

3、稳定时间：小于10秒

4、响应时间：每层小于1秒

5、工作电源：直流12伏（－15%～＋20%范围内工作正常）

6、功耗：值守电流不大于10毫安，工作电流不大于100毫安。

7、检测土层：1～3层、层间距：10厘米的倍数（多层需订制）。

8、工作环境：

   温度：－10℃～＋55℃.

相对湿度：0～95%（40℃时）

9、输出接口：RS485、MODBUS协议

10、防护等级：IP68

11、外型尺寸：直径50mm；长度约300mm；（多层的每层另加100mm的整数倍）。
